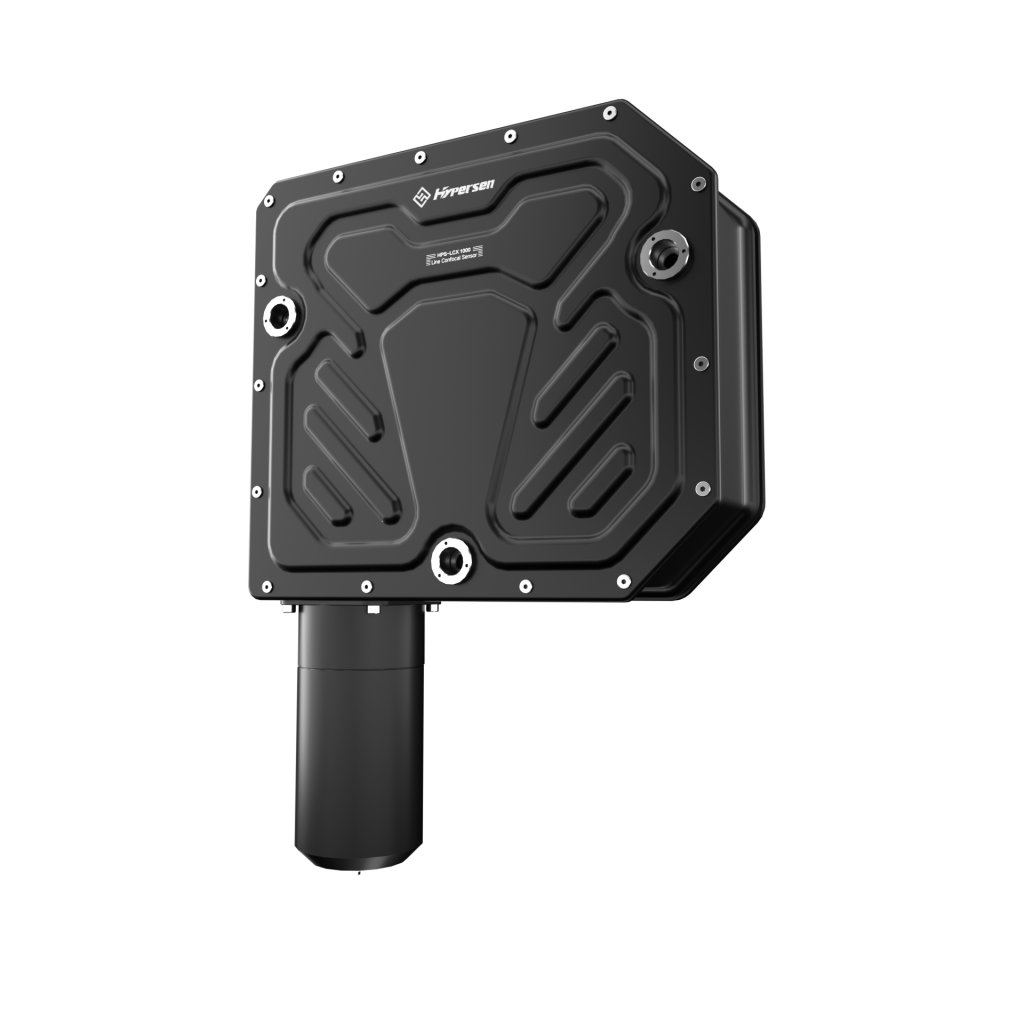

3D線光譜共焦傳感器
線掃共焦、一步到位
出色的動態檢測·同時輸出3D、2D圖像
擁有1um超高重復精度
20um絕對測量精度
62mmx62mm 超大視野
超高速動態測量
可同時輸出2D/3D圖像
完備SDK及一站式支持
產品概述
Product Description
- 海伯森HPS-LC 系列3D線光譜共焦傳感器突破傳統檢測方式的限制,為工業4.0時代提供更高測量精度、更快測量速度的光學精密檢測傳感器。面對透明玻璃薄膜材料、鋰電產品、3C電子產品、半導體元器件等復雜材料,都能進行亞微米級精度的3D檢測。
同軸式測量
微信截圖_20250603091545.png)
原理簡介
Principle Introduction
- 光譜共焦測量通過使用特殊透鏡，延長不同顏色光的焦點光暈范圍，形成特殊放大色差，使其根據不同的被測物體到透鏡的距離，會對應一個精確波長的光聚焦到被測物體上。通過測量反射光的波長，就可以得到被測物體到透鏡的精確距離。
- 反射光的光強不會影響測量結果。這意味著，無論有多少反射光從被測物體反射回來，測量的距離結果可能是不變的。因?yàn)榉瓷涔獾墓鈴?qiáng)僅僅取決于反射物體的反光程度。因此，采用海伯森的3D線光譜共焦傳感器，即使被測物體是強吸光材料，如黑色橡膠；或者是透明材料，如玻璃或者液體，都可以進行正常可靠的測量。
產品優勢
Product Advantages
不受物體材質和反光影響
可檢測幾乎所有材質的物體，且對高反光面特性物體也可實現高精確測量
多層檢測
- 海伯森3D線光譜共焦傳感器其獨特的線光譜共焦掃描技術，可通過一次掃描顯示屏表面，即可構建多個透明層的2D與3D數據。
- 無論玻璃厚度如何，都能在玻璃表面及彎曲邊緣（±20.5°）上提供出色的掃描性能，并進行準確的在線缺陷檢測，例如崩邊和裂縫。
勢-2-1024x1000.png)
3D玻璃/邊縫點膠檢測
- 海伯森3D線光譜共焦傳感器卓越的性能使其可以在高速流水線上清晰地檢測出來料表面劃痕、凹凸和輪廓特征不匹配等缺陷。
線掃共焦 / 一步到位
- 海伯森3D線光譜共焦傳感器具備獨特的線共焦掃描技術。
一次掃描被測物表面，即可導出多種形式的外觀圖和詳細的原始數據。

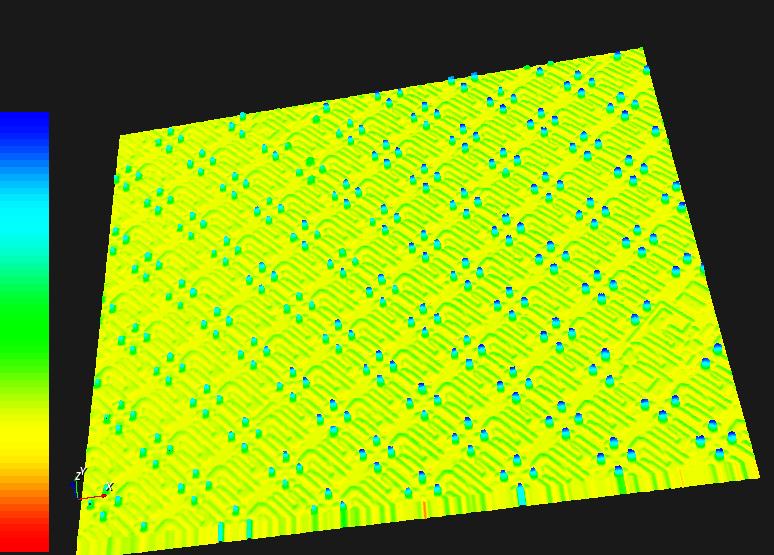

? 3D點云圖
? 2D輪廓圖
? 高清深度圖
? 高清灰度圖
詳細數據及高質量的原始圖可完美配合集成設備與復雜測量。
勢-4-1024x669.png)
2048點 / 細致入微
- 海伯森3D線光譜共焦傳感器采用2048點/線，最小1.1μm間隔，可細致入微的呈現目標物形狀，還可實現細微凹陷及凸起等外觀檢查。
- Z軸重復精度最高0.4μm，超高精度為您提供更快、更準確的測量結果。
勢-5-1024x614.png)
35000線/秒超高速掃描
- 海伯森3D線光譜共焦傳感器具備最快35000線/秒的超高速掃描速度，且易于集成到定制檢測系統，可完美應用于工廠流水線/復雜且大批量的高精度掃描場景中，實現物體表面多方位的3D成像分析。
勢-6-1024x620.png)
3D形貌/2D輪廓檢測
海伯森3D線光譜共焦傳感器內置了高效AI圖像識別算法，既能完成物體平面輪廓的特征識別，亦能實現高度、深度數據的測量，應用范圍廣泛。
? 尺寸
? 形貌
? 缺陷
? 斷層
? 毛刺和閃爍
? 間隙和面差
? 表面粗糙度
? 平整度
? 厚度
? 斷差高度
? 體積
? 范圍
勢-7-1024x648.png)
完備的SDK及一站式軟件服務
- 安裝簡單，不受使用場所和用途限制
- 程序設定智能，頁面菜單簡潔明了，操作簡單易上手
- 量身定制，售后無憂
士45°超大測量角度
- 同軸式結構設計，入射光和檢測到的光遵循相同路徑，沒有角度差異，檢測實時性高，適合于各種幾何形狀和較大傾斜角表面的測量。
| 型號 | 線長 | X方向分辨率(μm) | Z方向可重復性(μm) | 量程 | 全量程下掃描速率(Hz) |
|---|---|---|---|---|---|
| HPS-LCX1000 | 2.3 | 1.1 | 0.1 | 1.4 | 6500 |
| HPS-LCX3000 | 10 | 4.9 | 0.4 | 6 | 5000 |
